屋外の排気ダクトは、不要。
室内の換気が行われる循環システムです。
塵埃・悪臭・ミストを発生する職場を改善します。 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
標準仕様
|
|
形式
|
ＦＳＭ−３
|
ＦＳＭ−６
|
ＦＳＭ−１２
|
|
風量
(m3/min）
|
50Hz
|
23
|
46
|
110
|
|
60Hz
|
28
|
56
|
120
|
|
圧力損失 (Pa)
|
初期
|
390
|
360
|
390
|
|
最終
|
850
|
820
|
850
|
|
補臭効率
|
90%以上
|
|
補集効率
|
99%以上
|
|
|
|
標準仕様
|
|
形式
|
ＦＳＭ−３
|
ＦＳＭ−６
|
ＦＳＭ−１２
|
|
W
|
670
|
1350
|
1900
|
|
L
|
670
|
670
|
1400
|
|
H
|
1870
|
1870
|
2100
|
|
吸気・排気口径
|
角・丸・任意設定
|
|
|
| 脱臭対象ガス |
良
|
普
|
| アンモニア |
|
○
|
| メチルメルカプタン |
○
|
|
| 硫化水素 |
○
|
|
硫化メチル
|
○
|
|
| トリメチルアミン |
|
○
|
| アセトアルデヒド |
○
|
|
| スチレン |
○
|
|
| アミルエーテル |
○
|
|
| 医薬品臭 |
○
|
|
| 下水臭 |
○
|
|
| 動物臭 |
○
|
|
| ナフサ（石油） |
○
|
|
| ニコチン |
○
|
|
| 燃焼ガス |
|
○
|
| メチルエーテル |
○
|
|
|
|
|
用途
|
| 化学工場 |
攪拌、配合ガス排気 |
| 塗装工場 |
スプレー塗装ブース排気 |
| 乾燥工場 |
乾燥炉のガス排気 |
| 食品工場 |
臭気、蒸気、粉塵排気 |
| メッキ工場 |
薬品ガス、悪臭排気 |
| 合金工場 |
ヒューム、ミスト排気 |
| 窯業工場 |
粉塵、ガス排気
|
| 肥料工場 |
粉塵、臭気排気 |
| 他生産工場 |
ガス、ミスト、粉塵排気 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|

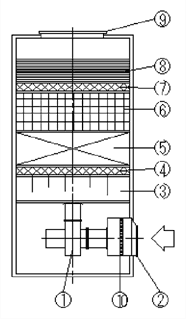

番号
|
名称
|
|
1
|
ファン |
|
2
|
吸気口 |
|
3
|
清流室 |
|
4
|
プレフィルター |
|
5
|
アストロフィルター |
|
6
|
ピュアスメルフィルター
|
|
7
|
アフターフィルター |
|
8
|
ボエフ脱臭剤( ｵ ﾌ ﾟ ｼ ｮ ﾝ） |
|
9
|
空気調整ダンパ |
|
10
|
排気口 |
|
11
|
フィルター |
|
|
|
|
|
|
|
|
 |
|
|
