アーム２軸が特徴

ＴＰ２シリーズ
コントロールモーター
ＴＰ２－４Ｑ９ＰＣ写真１  TP2-4Q9PC画像  ＴＰ２－４Ｑ９ＰＣ写真２TP2-4Q9PC画像

熱風発生炉・熱風発生装置・バーナー部品の取扱い　　　　　　　　　　　　
TP2コントロールモータ24Vの販売、中央技研


◆　機器仕様　◆
   製品型式          ＴＰ２－　ａ　ｂ　ｃ　ｄ
 ａ   ﾀｲﾐﾝｸﾞ記号 1 2 3 4 5 6 8
    ﾀｲﾐﾝｸﾞ
（秒）		  90° 50Hz  7.5 15.0 20.0 30.0 45.0 60.0 90.0
60Hz 6.0 12.0 16.0 24.0 36.0 48.0 72.0
160°  50Hz 13.0 27.0 36.0 53.0 80.0 107.0 160.0
60Hz 10.5 22.0 29.0 42.5 64.0 86.0 128.0
定格ﾄﾙｸ（N･m） 7.8 11.8 14.7
 ｂ 電圧記号 Ｑ Ｓ Ｕ
定格電圧(V);単相のみ AC24 AC100 AC200
定格電流値(A) 0.70 0.19 0.10
ｃ 動作角記号 ９ １６
動作角度（度） 90 160
ｄ 電装種類 無記号 Ｃ Ｐ ＰＣ
追加仕様 無し 信号ｽｲｯﾁ ﾎﾟﾃﾝｼｮﾒｰﾀ
(135Ω）		 信号ｽｲｯﾁ
（ﾎﾟﾃﾝｼｮﾒｰﾀ(135Ω)

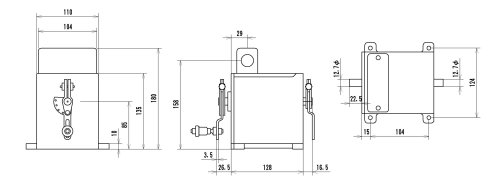

ＴＰ2　コントロールモータ　寸法図

 ＴＰ２シリーズ寸法図
ＴＰ２－４Ｑ－９ＰＣページへ
