使用、フランジ型モーター寸法表


標準ﾊﾞｰﾅｰケース使用フランジモーター寸法表

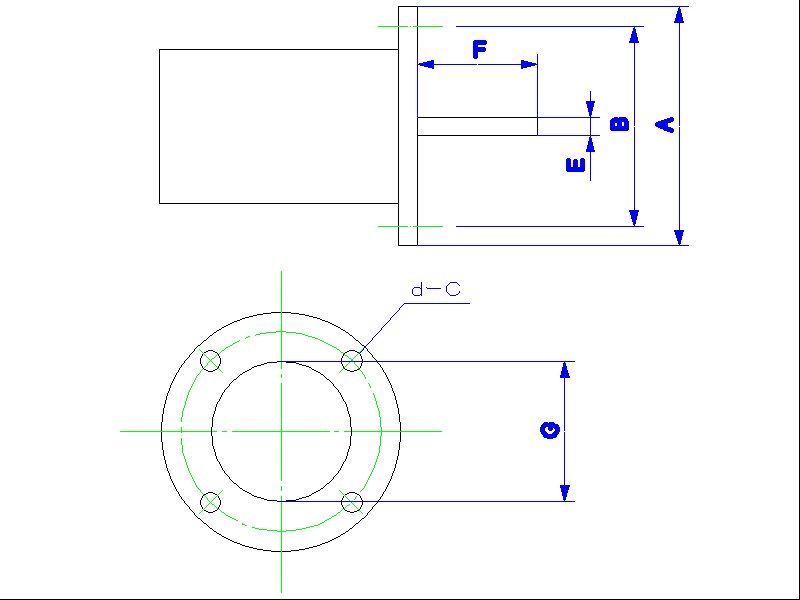

フランジ型モーター寸法

   Ａ  Ｂ  Ｃ  ｄ  Ｅ  Ｆ Ｇ
 容量  フランジ
外形		  フランジ
穴ピッチ		  フランジ
穴数		  フランジ
穴径		  軸径  軸長さ インロー  使用ケース
 0.2ｋｗ  160  130  4  10  11  23  130  ＥＨ３
 0.4ｋｗ  160  130  4  10  14  30  130  ＥＨ４
 0.75ｋｗ  200  165  4  12  19  40  165  ＥＨ５
 1.5ｋｗ  200  165  4  12  24  50  165  ＥＨ６
 3.7ｋｗ  250  215  4
  15  28  60  215  ＥＨ７・８

使用フランジ型モーター
　　２００Ｖ×３φ　２Ｐ　屋内全閉　５０／６０ｈｚ
