日本サーボ㈱
 コントロールモータ

PM-2標準型
PM-2-4Q-9PC(AC24V)

PM-2-4Q-9PC写真1 AC24Vコントロールモータ  PM-2-4Q-9PC画像PM-2-4Q-9PC写真2 AC24Vコントロールモータ  PM-2-4Q-9PC画像

熱風発生炉・熱風発生機・バーナー部品の取扱い
PM-2コントロールモータ24Vの販売、中央技研



PM-2 コントロールモータ、 仕 様


                     ①②  ③
1. 型  名       PM-2  ■ ■ - ■ PC
①タイミング記号
                                      ②電圧記号
                                        ③回転角記号

 2. タイミング及びトルク
記 号   1  3  4  5  6  8
 タイミンク ゙秒/160°  13  27  36  53  80  107  160
 トルク kg・m 0.4   0.8  1.2 1.5   1.5 1.5   1.5
                ・タイミングは60Hzの場合0.8倍してください。
                  ・90°回転の場合は、0.56倍してください。

3. 周波数     50/60 Hz 共用

 4. 電圧および電流

5. 回転角
記 号  S U
電圧 V AC 24  100 200
電流 A MAX 0.7 0.19  0.1
記 号   9 16
 回転角度 90° 160°


6. 周囲温度        -20度 ~+60度

7. 外  装         シルバーハンマートン 塗装

8. 重  量         約5kg

9. 取  付        モータ軸は水平に取り付けてください。
                塵・湿度の多い場所・腐食性のガスなどある場所は避けてください。

10.制御方式        比例制御用ポテンショメータ 135Ω

11.信号スイッチ      1ケ、接点容量 AC125V250V 10A
                            DC125V 5A    250V 0.25A抵抗負荷の場合
 電装品記号
  無記号 : リミットスイッチのみ
     P : リミットスイッチとポテンショメータ1個
     C : リミットスイッチと補助スイッチ1個
    PC : リミットスイッチとポテンショメータ1個と補助スイッチ1個

   ※リミットスイッチとは、全閉・全開位置の作動停止位置のスイッチです。

 コントロールモータ結線図コントロールモータ 結線図
 コントロールモータ結線図型式表

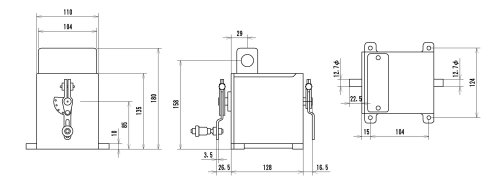

PM-2 コントロールモータ 寸法図

 PM-2 コントロールモータ 24V 2軸 図面
